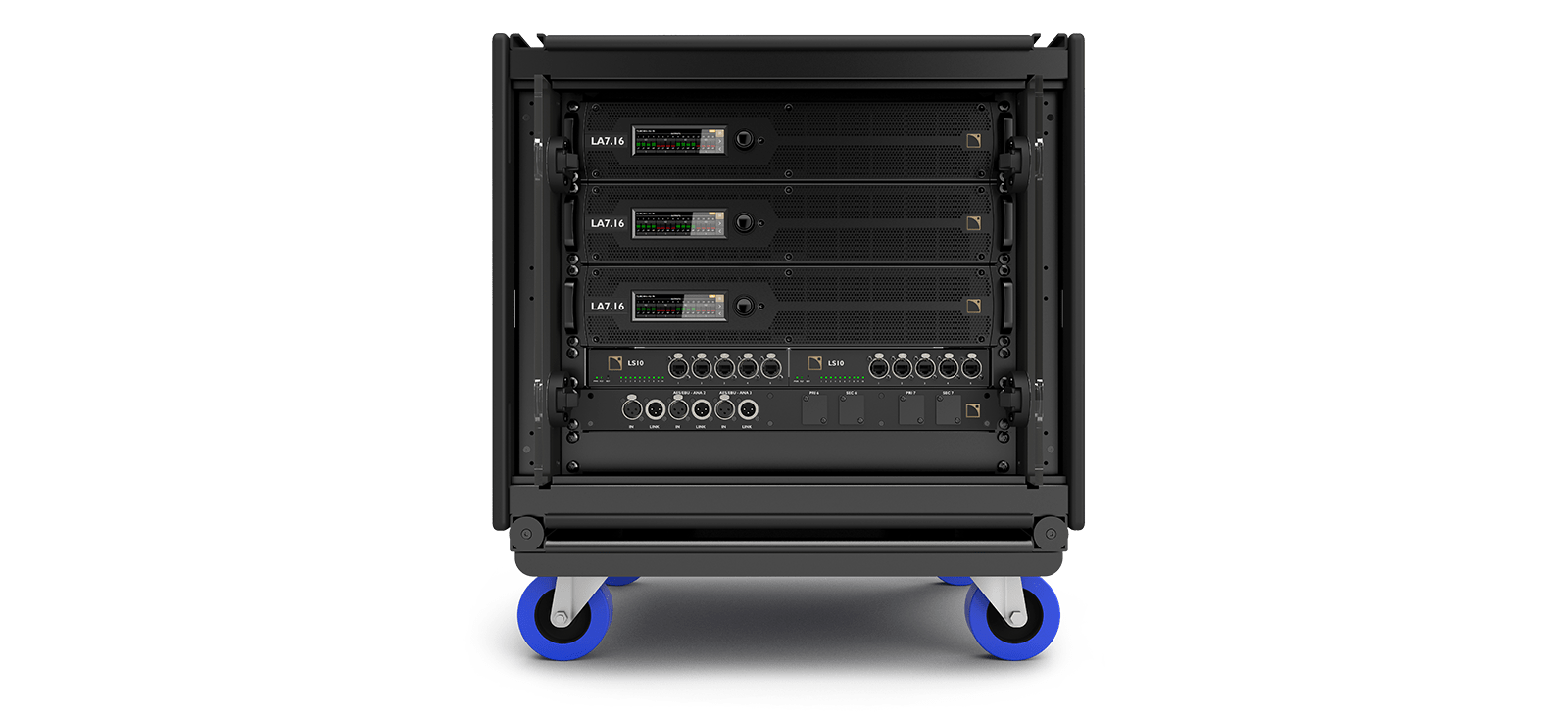

- 正面

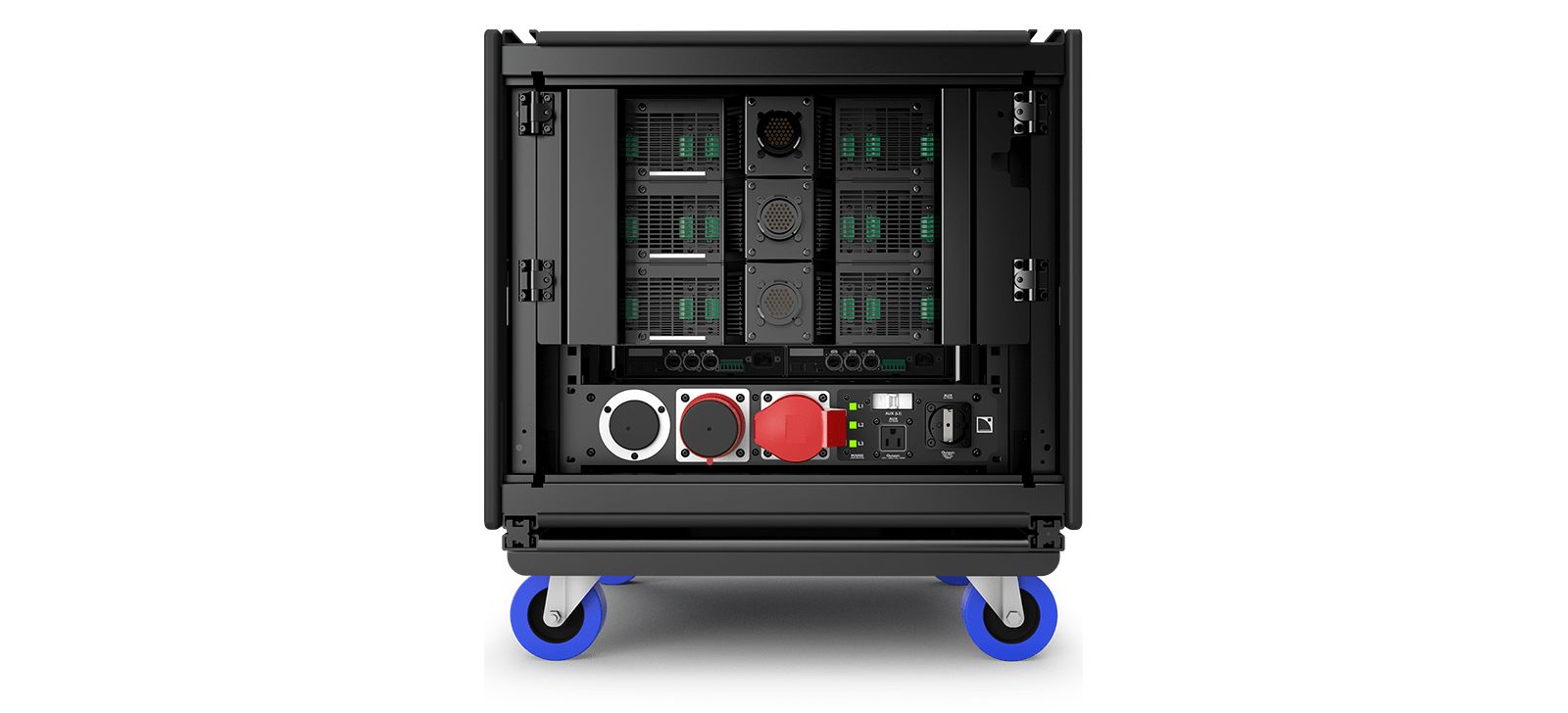

- 背面
- 侧面

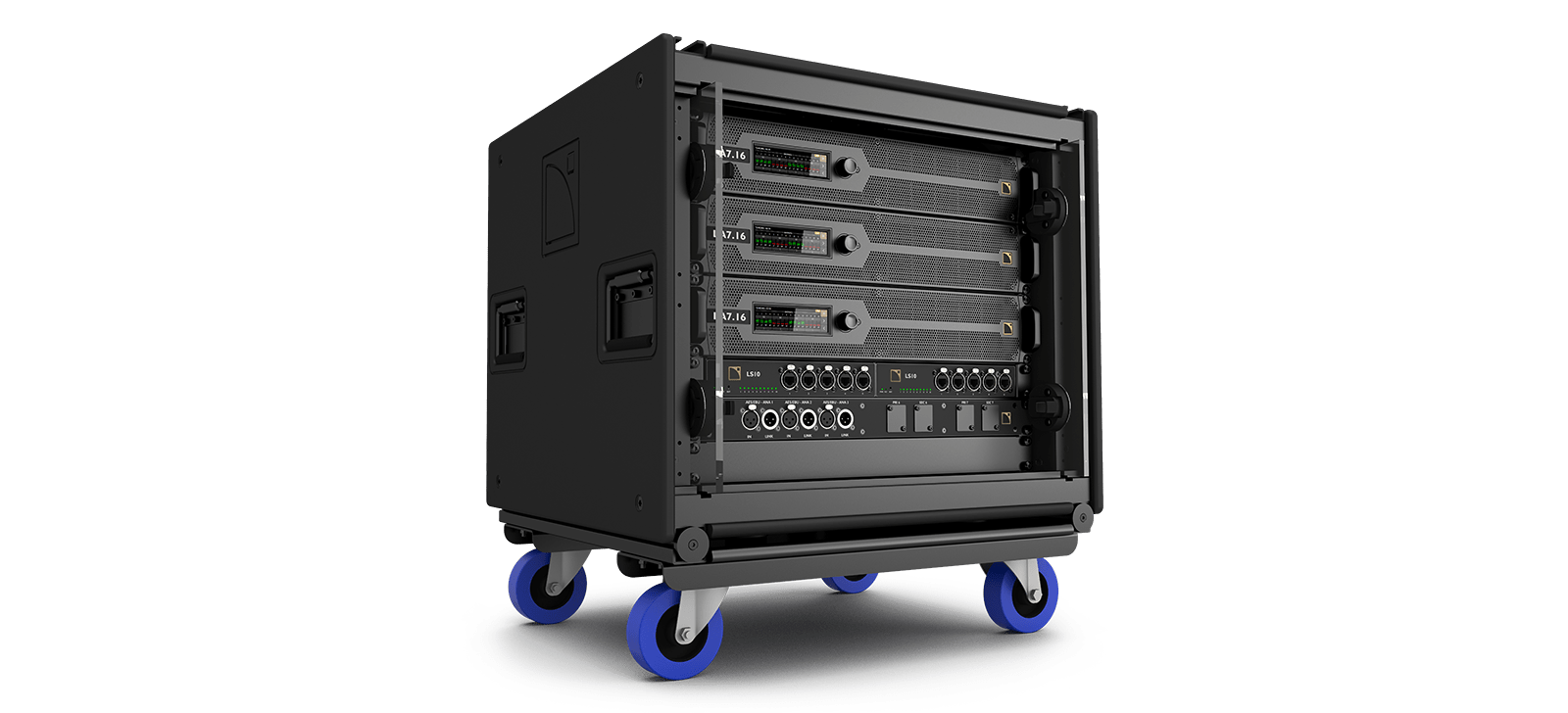

LA-RAK III
机柜
| 架构 | 48 个功放通道 |
| 输出功率 | 高达 62,400 W 输出（8 ohms） |
| 电源 |
三相 32A IEC 输入/环路 30A NEMA（110 V） |
| 输入 | Milan-AVB, AES/EBU, 模拟 |
| 网络 | 无缝冗余连接Milan认证网络 |
MILAN
组成
| 功放 | 3 个 LA7.16 功放控制器 |
| 网络 | 2 个 LS10 AVB 路由器 |
| 信号分配 | 1 个用于音频分配的 LA-PANEL III 1 个用于配电的 LA-POWER II |
| 杂项 | 2 个门、线缆和 2 个连接杆 |
音频分配
| 模拟输入/环路 | 3 x Neutrik® XLR3 母头 （输入） / 3 x Neutrik® XLR3 公头 （环路） （与 AES/EBU 共享） |
| AES/EBU | 3 x Neutrik® XLR3 母头 （输入） / 3 x Neutrik® XLR3 公头 （环路） （与模拟共享） |
| 模拟输入/链接（后面板） | 3 x 12 针接线端子（与 AES/EBU 共享） |
| AES/EBU（后面板） | 3 x 12 针接线端子 （与模拟共享） |
配电
| 交流输入（美标） | 30 A - NEMA L21-30P （3P+N+E） 公头插座 |
| 交流输入/环路输出 （欧标） | 32 A - IEC 60309 （3P+N+E） 公头插座 32 A - IEC 60309 （3P+N+E） 母头插座 |
| 交流点显示 | 3 x 双 LED：左：美标交流输入/右：欧标交流输入 |
| 交流辅助输出（美标） | NEMA 5-15 母头插座（AUX 美标） |
| 交流辅助输出 （欧标） | Type F“Schuko”母插座（AUX 欧标） |
| 保护 | 10A C 型断路器 （AUX L3） |
| LA12X（后面板）的交流输出 | 3 x 电源线，内含 32A Neutrik powerCON® 插头 (AMP 1 L1, AMP 2 L2, AMP 3 L3) |
| 交流输入选择开关（后面板） | 欧标美标切换器 |
| LS10 交流输出（后面板） | 2 x IEC 60320-1 C13 母头插座 （AUX L3） |
电缆
| 模拟 | 3 根模拟输出 XLR3 公/母标记电缆，1.10 米/3.61 英尺 3 根模拟 XLR3 公/母标记电缆，0.55 米/1.8 英尺 |
| AES / EBU | 3 根AES3输出 XLR3 公/母标记电缆，1.10 米/3.61 英尺 3 根AES3输出 XLR3 公/母标记电缆，1.10 米/3.61 英尺 3 根AES3环路 XLR3 公/母标记电缆，1.10 米/3.61 英尺 |
| 网络 | 3 根 CAT7 红色以太网标记电缆，1 米/3 英尺 3 根 CAT7 黑色以太网标记电缆，1 米/3 英尺 2 个 RJ45 遮光盖，用于 LA-PANEL II |
吊装和把手
| 储藏及运输 | 2 个连接杆 2 个连接导轨 4 个把手 1 个推车 |
尺寸
| 重量 | 117.5 kg / 259 lb (含组件) |
| 机架单元 | 9 RU |
| 材料 | 聚乙烯、铝钢外形结构、LEXAN® 聚碳酸酯门 |
